◆ 采用Freescale I.MX6系列处理器，最高1.2GHz四核高速ARM
Cortex-A9内核；
◆ 准确定位工业多媒体控制领域，低功耗、低成本、高集成度 核心板+底板应用；
◆
提供核心板引脚定义，客户可以准确知道核心板管脚复用，实现更多应用；
◆
提供底板全部资源（含原理图和PCB源文件）让您快速完成底板硬件设计，缩短研发周期；
◆ 批量订购：可选
DDR3（max）:2GB，eMMC（max）:64GB，保证流畅的运行及存储空间；
◆
板载2路独立网口、多路RS232/485、2路CAN总线、LCD、LVDS、HDMI等接口；
◆
核心板可全部升级工业级器件，高端TYCO连接件，稳定适用于各种行业应用；
◆
预装可选Linux、Android和Ubuntu操作系统，提供丰富例程及源代码；
产品定位
核心板+接口底板应用!
工业低功耗、低成本、高集成度;
可提供完整的设计资料;
可以根据需要委托定制;
提供接口底板原理图和PCB源设计文件
安赛卓尔科技优势：
1、专业技术服务，同行难以跨越
2、不断更新的软件资料，安卓系统、Linux系统、
3、专业的工业接口设计，充分扩展，是其他公司难以提供的
4、超高性价比
、优秀的解决方案
5、与国内多家公司和厂家建立战略合作伙伴关系
选择安赛卓尔，选择一个合作伙伴

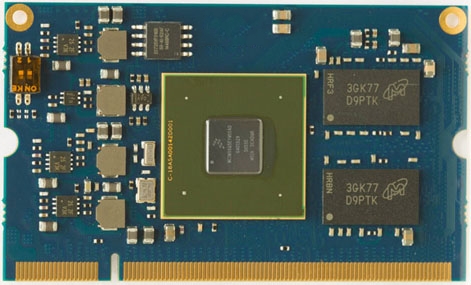

IMX6-CB200核心板（可选单核、双核、四核核心板共用一个接口载板）
核心板配置 | ||
| CPU | IMX6Q四核 | 标配1Ghz主频，兼容单核、双核 |
| 内存 | 1GB镁光DDR3 | 可扩展至2GB |
| 存储 | 2MB SPI串行NorFlash | 可根据需要扩展 |
| 4GB闪迪 EMMC | 可扩展至64GB | |
| 拨码开关 | 烧写启动拨码 | 支持烧写和运行系统 |
| 启动模式 | SPI启动 | SPI启动Uboot，挂载EMMC、SD |
核心板层数 | 8层 | 高精度工艺，最佳电气性能和抗干扰性能,通过CE和FCC认证 |
| 核心板尺寸 | 67.6mm X 40mm | 国内最小尺寸I.MX6核心板 |
| 工作温宽 | 标配商业扩展级：-20至105℃ | |
| 可选工业级：-40至105℃ | ||
| 可选汽车级：-40至125℃ | ||
操作系统 支持 | Linux3.0.35, 支持Uboot-2009.08 | |
| Linux3.14.52, 支持Uboot-2015.04 | ||
| QT4.8.6, Linux3.0.35内核 | ||
| QT5.4, Linux3.14.52内核 | ||
| Android4.2.2(Linux3.0.35内核) | ||
| Android4.4.2(Linux3.0.35内核) | ||
| Android5.1.1(Linux3.14.52内核) | ||
| Ubuntu11.10(Linux3.0.35内核) | ||
| Ubuntu12.04(Linux3.0.35内核) | ||
IMX6-EK200开发板
开发板引出接口说明 | |||
| 模块 | 接口 | IMX6-CB200 | 描述 |
| 显示模块 | HDMI | 1路 | HDMI1.4 port |
| LVDS | 2路 | 8bit模式，UP to 165Mpixels/s | |
| RGB | 1路 | 24bit模式 | |
| 摄像头 | 并行CMOS-CSI | 1路 | 8bit模式 |
| MIPI-CSI | 1路 | 2 Lanes | |
| 以太网 | Fec | 2路 | 2路10M/100Mbps |
| 音频 | I2S/SSI/AC97 | 默认1路，支持2路 | UP to 1.4Mbps |
| PCI Express | PCI Express | 1路 | Gen2.0 |
| 存储 | SD/MMC卡 | 默认2路 | 4bit |
| SATA | 1路 | SATA II, 3.0Gbps | |
| 高速 | USB Host | 4路 | 480Mbps高速 |
| USB OTG | 1路 | 480Mbps高速 | |
| CSPI | CSPI | 2路 | 高速 |
| UART | UART | 5路 | up to 4.0Mbps |
| CAN | CAN | 2路 | 1Mbps each |
| PWM | PWM | 1路 | 可选配置出4路 |
| I2C | I2C | 3路 | supporting 400Kbps |
| EIM总线扩展 | EIM总线 | 无 | |
| IO扩展 | GPIO扩展 | 多达50路 | 不用管脚也可以配置 |
| Watchdog | 看门狗 | 1路 | 支持IMX6多路 |
| 底板PCB层数 | 4层，严格的EMC、EMI设计，高品质稳定可靠，提供原理图和PCB轻松二次开发，方便快速开发自己的产品 | ||
| 底板PCB尺寸 | 185mm * 138mm | ||
| 工作温宽 | -20至85℃ | ||
内核和设备驱动(Linux3.0.35和Linux3.14.52) | ||
| 显示驱动 | LVDS、RGB、HDMI | 提供源码 |
| 触摸 | FT5316(默认)和TSC2007 | 提供源码 |
| WIFI | RTL8188EUS模块 | 提供源码 |
| 3G | Mu609模块 | 提供源码 |
| EMMC/TF卡 | SD/MMC/SDIO驱动 | 提供源码 |
| SPI NorFlash | SST25VF016B驱动 | 提供源码 |
| 以太网 | Lan8720A驱动 | 提供源码 |
| USB HOST和扩展以太网 | SMSC 9514驱动 | 提供源码 |
| SPI | SPI驱动 | 提供源码 |
| I2C | I2C驱动 | 提供源码 |
| UART | UART驱动 | 提供源码 |
| RS485 | RS485驱动 | 提供源码 |
| CAN | CAN驱动 | 提供源码 |
| GPIO | GPIO驱动 | 提供源码 |
| PCIE | PCIE驱动 | 提供源码 |
| SATA | SATA驱动 | 提供源码 |
| RTC | ISL1208驱动 | 提供源码 |
| GPU | 2D/3D硬件加速 | 提供NXP源码 |
| VPU | 视频编解码 | 提供NXP源码 |
| IPU | 多路显示 | 提供NXP源码 |
| PWM | PWM背光驱动 | 提供源码 |
| 并口CMOS-CSI摄像头 | OV5642、OV5640 | 提供源码 |
| USB摄像头 | UVC | 提供源码 |
| GPS | 串口驱动 | 提供源码 |
测试手册 | ||
| UART测试程序 | uart.c | 提供源码 |
| SPI测试程序 | SPI.c | 提供源码 |
| LED测试程序 | led.c | 提供源码 |
| CAN测试程序 | client.c 和server.c | 提供源码 |
| 按键测试程序 | Key.c | 提供源码 |
| 摄像头测试程序 | mxc_v4l2_overlay.c | NXP官方源码 |
| WIFI测试程序 | / | 提供测试步骤 |
| 3G模块测试程序 | / | 提供测试步骤 |
| GPU测试程序 | / | 提供库和文档 |
| VPU测试程序 | mxc_vpu_test | NXP官方源码 |
| IPU测试程序 | mxc_ipudev_test | NXP官方源码 |
IMX6-EK200开发板软件及技术支持：
• 客户使用开发过程中遇到的和产品相关的问题
• 根据客户需求进行系统的裁剪
• 根据客户的需求，辅助开发相关驱动
• 根据客户的具体需求，进行底板的定制开发(另收费)
订货清单：
产品名称 | IMX6-EK200-6Q5E-1G-4G开发板 | |||
标准配件 | (1)核心板V2.1.1; (2)底板V2.5版本; (3) 5V/2.5A电源 ; (4)1条RS232串口线 ; (5)1条以太网线; (6)MINI USB下载线 | |||
网盘 资料 | Linux Android Ubuntu 系统 | 编译工具 | 交叉编译器 | |
| 工具软件 | 配套终端、烧写下载工具 | |||
| 器件手册 | 底板主要元器件的datasheet | |||
| 使用手册 | 所有开发使用用户手册 | |||
| 镜像文件 | Uboot、内核uImage、文件系统等镜像文件 | |||
| 测试源码 | 所有接口的测试例程以及源码 | |||
| 系统源码 | 包括Uboot源码、kernel内核源码、文件系统、QT源代码、安卓系统源码 | |||
| 原理图 | 底板原理图和PCB源文件；核心板接口原理图和引脚定义 | |||
| ubuntu | ubuntu-12.04 | |||
核心板应用案例
